产品详情

【矿用提升设备】灵活多变 适应性强

优势 安标认证设备,放心咨询
产品详情


       金属矿和非金属矿的倾斜巷道或小型竖井,用来提升物料或者人员,下降材料、设备等,也可作其他牵引运输用。




       卷扬机绞车主轴是提升机的工作机构,也是绞车的主要承载部件,它承担了绞车全部的转矩,作为单绳缠绕式钢丝绳,承受各种载荷。主要由主轴、轴承、轴承座、卷筒、支轮、衬板、高强度螺栓组件等零部件组成。主轴选用45#碳钢锻制,经过两次无损伤检测、机械性能试验,符合我国标准,保证使用性能可靠。

       除链接部位外,在主轴上不再两开键槽,即保证其强度有保证了主轴的刚性,极大提高了主轴的安全性和延长使用寿命功能。

       卷筒采用的是低碳合金钢板焊接成型,卷筒在承载后产生的变形能迅速扩散,应力变形不集中,有效的提高了卷筒的承载能力和抗疲劳强度。卷筒焊接后经过时效振动消除内应力,防止卷筒变形;制动盘全部用的是16Mn钢板制成,抗变形、也抗耐磨。

       可以根据用户的需求制成两瓣儿、四瓣儿的抛分式,所有的抛分卷筒和制动盘,在生产时已经制作好,到现场直接安装使用,不需要任何的现场在加工。


      矿井绞车电控系统的组成部分功能介绍:
1、高压开关柜:用于高压供电回路起通断,控制或者保护等作用。
2、整流变压器:是整流设备的电源变压器,功能是供给整流系统当电源。
3、调速系统:直流调速系统用于改变输出到直流电动机的电枢电压来进行调速的。交流变频调速系统用于改变输出到交流电机的电压频率来进行调速。
4、直流快开:用于对直流电机电枢回路进行分闸、合闸操作,并在短路、过载的时候起着保护跳闸作用。
5、低压电源柜:提供辅助设备液压站、润滑站、主电机风机等电源。并提供控制系统的UPS(不间断)的电源,以便在主电源故障情况下,能够使绞车实现可靠的安全制动,微计算机提供电源,保证计算机的运行和数据保持。
6、PLC控制:两套PLC同时工作时,一套为主的plc,另一套是从plc复制矿井绞车全部控制功能和安全保护的实现两套plc系统同时对重要运行的数据进行交换对比,保证矿井绞车安全运行。

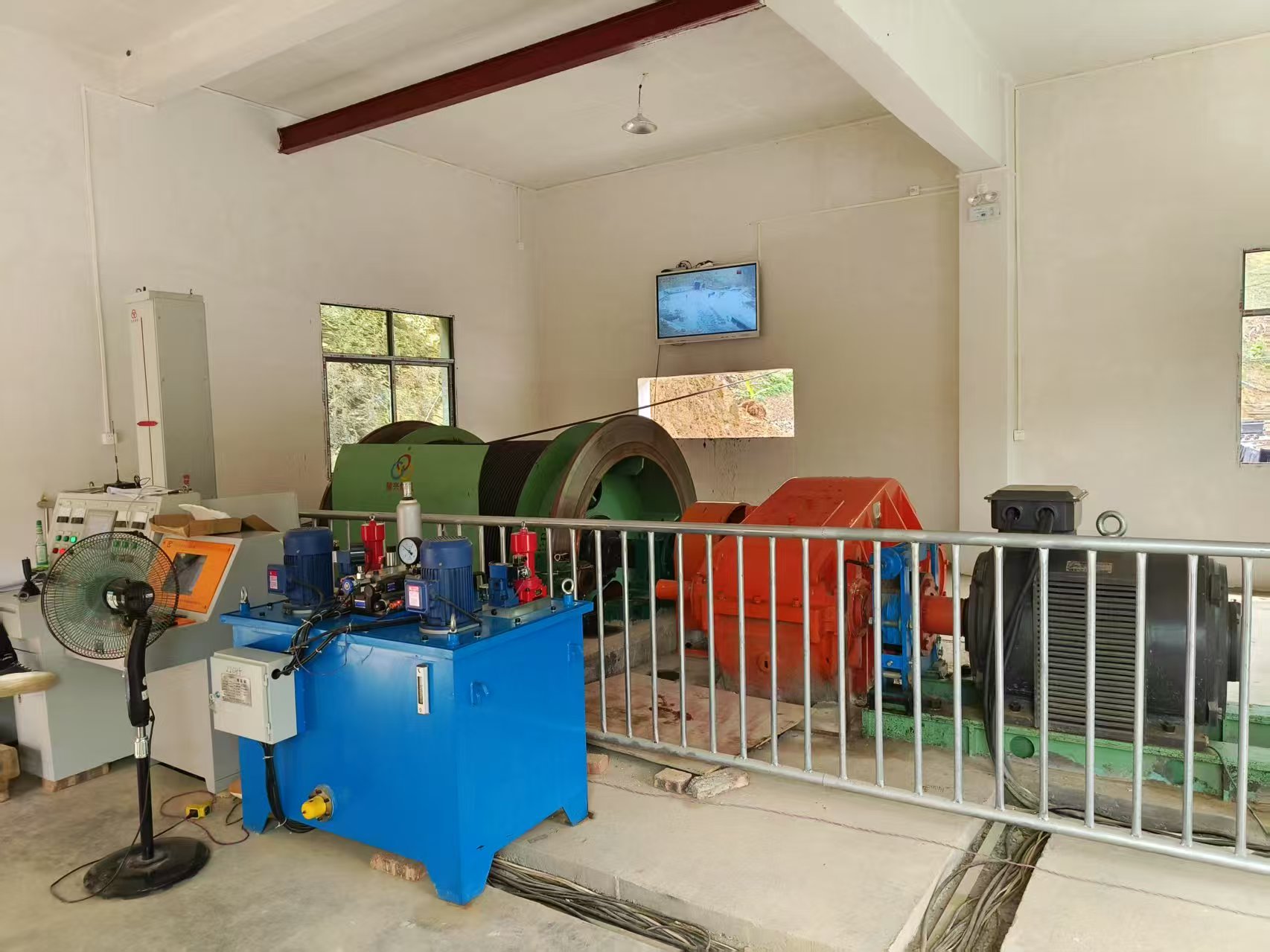

矿用提升绞车组成:
       矿用提升绞车部件有主轴装置、电动机、制动器、操纵台、减速机、深度指示器装置、液压站、锁紧装置、弹性联轴器、齿轮联轴器、松绳保护装置、PLC接口装置等。

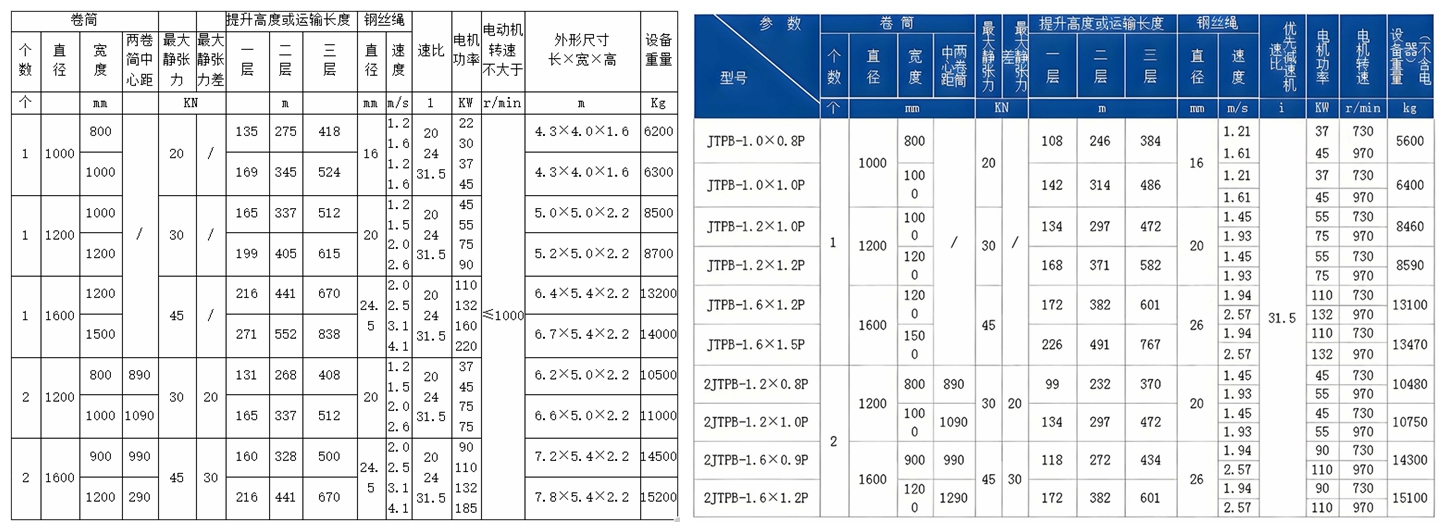

JTP型 实例1:卷筒直径1.2m,宽度为1.0m,采用变频调速的单卷筒,盘形闸式矿用提升绞车的产品型号是:JTP-1.2x1.0P;

2JTP型 实例2:卷筒直径1.6m,宽度为1.2m,采用变频调速的双卷筒,盘形闸式矿用提升绞车的产品型号是:2JTP-1.6x1.2P.

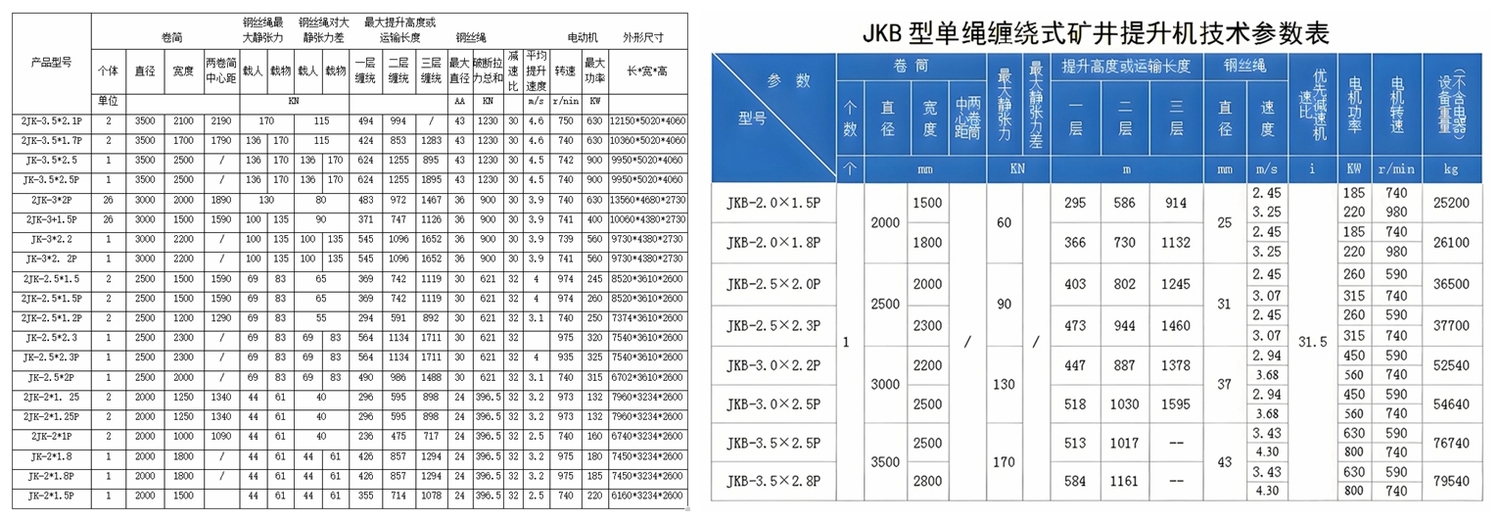

2JK型   实例1:卷筒直径3m,宽度为1.5m,采用变频调速的双卷筒单绳缠绕式提升机的产品型号是:2JK-3.0x1.5P;

JK型    实例2:卷筒直径2.5m,宽度为2m,采用变频调速的卷筒单绳缠绕式提升机的产品型号是:JK-2.5x2.0P;


更多详情拨打电话更多优惠,整套井建设备、提升设备各型号均有
